Suivez les étapes ci-dessous pour raccorder et régler la série MX (D) :
- Coupez l'alimentation du système.

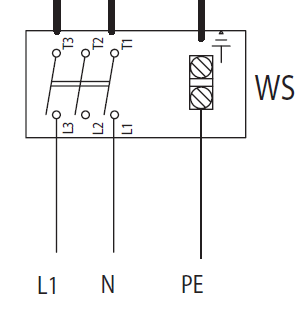

- Branchez le sectionneur selon le schéma suivant :
Pour un appareil avec l'addition D :
- Vérifiez s'il y a une tension (230V ou 400V pour un appareil avec l'ajout D) sur le sectionneur.
- Connecter le contrôleur souhaité.

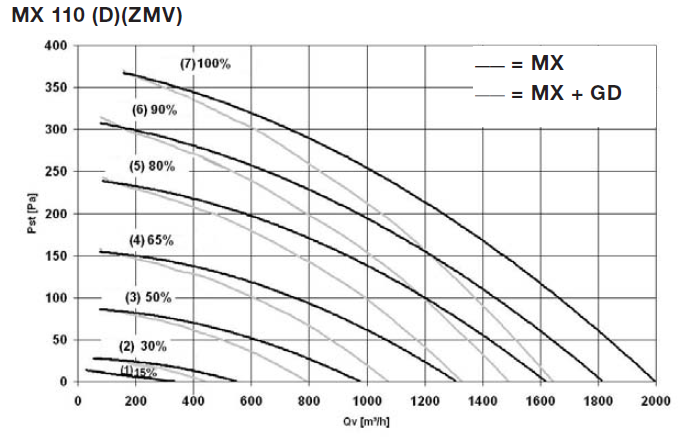

- Voir le graphique d'air pour déterminer le point de fonctionnement.
- Régler les potentiomètres sur le point de fonctionnement correct.
- (Réglez le MX selon le tableau du §9.1. Vérifiez la pression négative derrière la valve la plus éloignée du ventilateur.)
- (Fixez également la capacité maximale calculée.)
- Fermez le MX, allumez le sectionneur et vérifiez que le système fonctionne.
- Réglez tout contrôleur externe sur la position la plus élevée.
- Fermez les fenêtres et les portes.
- Ouvrez toutes les ouvertures d'approvisionnement prévues.
- Vérifier la présence de dispositifs de surintensité structurelle [min. 12cm par l/s].
- Montez les vannes et réglez-les en fonction de l'état de réglage calculé.
- Montez les hottes aspirantes et réglez les vannes papillon en fonction de l'état de réglage calculé. Fermez les hottes aspirantes.
- Vérifiez les débits dans les vannes. Commencez le plus près possible du ventilateur.
- Si la majorité de l'écart est négatif [ou positif], assurez-vous que tous les écarts sont négatifs [ou positifs]. Assurez-vous également que la valve la plus défavorable est entièrement ouverte.
- Si nécessaire, ajustez la capacité maximale souhaitée en %. Voir le tableau. Plus la consommation d'énergie est faible, moins elle est importante.
- Ouvrez les capots, s'il y en a.
- Vérifiez à nouveau les débits à travers les vannes.
- Faites un rapport de mesure.
- Réinitialisez tout contrôleur externe à la bonne position.
