Suivez les étapes ci-dessous pour installer et régler la série MX Easy (D) :
- Débranchez le système.

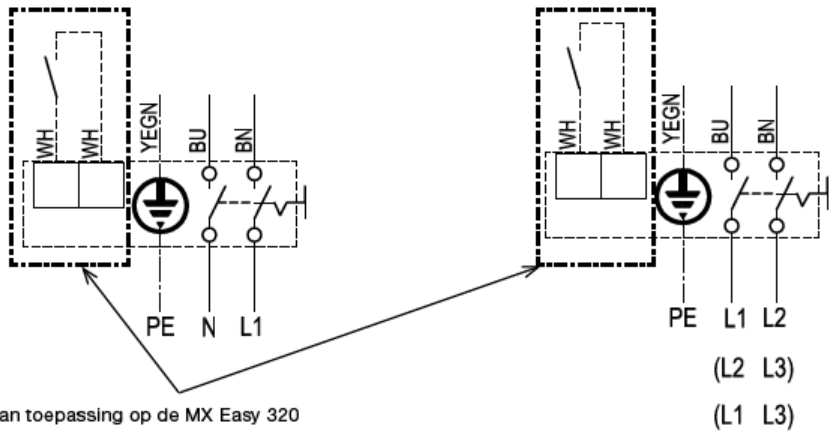

- Branchez le sectionneur selon le schéma ci-dessous :
| Version 230V | Version 400V (D) |
 |
|
| Seulement applicable sur le MX Easy 320 | |
Pour un appareil avec l'addition D :
! Le MX Easy type D est connecté à un réseau triphasé de 400V. Connectez l'appareil à 2 des 3 phases, et dans le cas de plusieurs MX Easy, les connexions doivent être réparties uniformément entre les phases. Le MX Easy type D doit être fusionné à un maximum de 16A.
- Vérifiez s'il y a une tension (230V ou 400V pour un appareil avec l'ajout D) sur le sectionneur.
- Connectez le contrôleur souhaité.

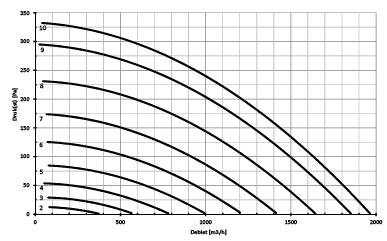

- Visualisez le graphique d'air pour déterminer le point de fonctionnement.
- Régler les potentiomètres sur le point de fonctionnement correct.
