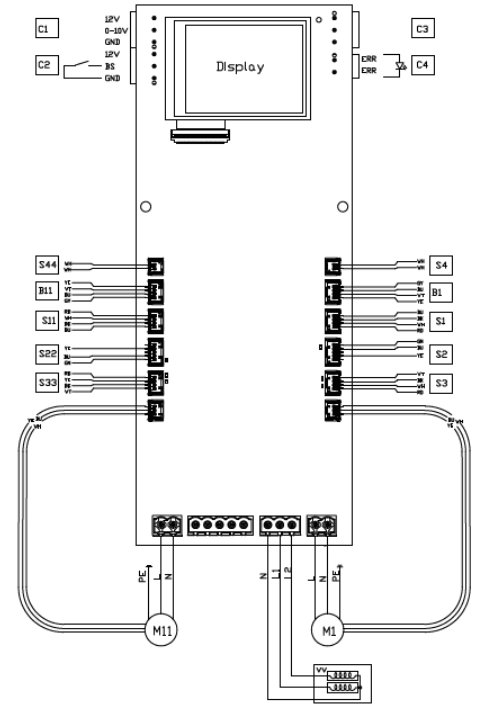

| Plan côté | Schéma électrique |
| Légende | |
| Code | Signification |
| PE | Vert/jaune |
| N / BU | Bleu |
| L / BK | Brun ou noir |
| WH | Blanc |
| RD | Rouge |
| VT | Purpre |
| GN | Vert |
| YE | Jaun |
| GY | Gris |
| DISPLAY | Écran |
| RF | RF-print (optionel) |
| W | Préchauffeur (optionel) |
| C1 | Entrée analogue 1-10V |
| C2 | Interrupteur salle de bains |
| C3 | sans option |
| C4 | Dysfonctionnement / message de filtre sale (LED SAI Flash) tension de sortie en cas de dysfonctionnement / message = 5V |
| Signification | ||
| Code | Unité à droite | Unité à gauche |
| B1 | BYPASS MOTOR 11 - air de retour | BYPASS MOTOR 20 - air extérieur |
| B11 | BYPASS MOTOR 20 - air extérieur | BYPASS MOTOR 11 - air de retour |
| M1 | FAN 22 - air pulsé | FAN 12 - air extrait |
| M11 | FAN 12 - air extrait | FAN 22 - air pulsé |
| S1 | RV + TEMP SENSOR 11 - air de retour | RV + TEMP SENSOR 20 - air extrait |
| S11 | RV + TEMP SENSOR 20 - air extrait | RV + TEMP SENSOR 11 - air de retour |
| S2 | PRESSURE 22 - air pulsé | PRESSURE 12 - air extrait |
| S22 | PRESSURE 12 - air extrait | PRESSURE 22 - air pulsé |
| S3 | RV + TEMP SENSOR 22 - air pulsé | RV + TEMP SENSOR 12 - air extrait |
| S33 | RV + TEMP SENSOR 12 - air extrait | RV + TEMP SENSOR 22 - air pulsé |
| S4 | sans option | TEMP SENSOR 21 - air extérieur après préchauffeur |
| S44 | TEMP SENSOR 21 - air extérieur après préchauffeur | sans option |
| Vue frontale carte centrale |
Vue arrière carte centrale (avec détail RF-print optionel) |
 |
 |
