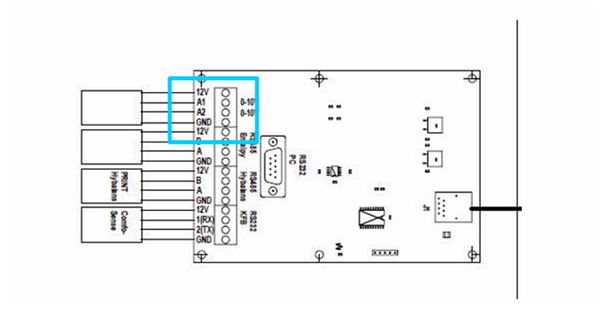

Je kan de CO2- sensor/vochtsensor aansluiten op analoge ingang 1,2,3 of 4 van de ComfoD Luxe ( zie luxe print hieronder ).
Tussen de CO2- sensor/vochtsensor en de ComfoD Luxe zijn 3 kabels te voorzien.
De verbinding 12 Volt en GND tussen CO2- sensor/vochtsensor mag je maken op de Luxe print waar je maar wil, er zijn meerdere aansluitingen op de print ( zie hieronder ).
Als je 0/10V signaal aansluit op analoog 1, moet je volgende parameters in het 810 - menu en verder aanpassen.
P810 op 1 ( = aangemeld )
P811 op 1 ( = regelen )
P812 op vb. 45 % ( wil zeggen dat setpoint 900 ppm bedraagt – bereik van de sensor is 0-2000 ppm (CO2) en
Vocht is 0 - 100%)
P813 op vb. 20 % ( wil zeggen dat de ventilator bij een signaal van 0 Volt aan 20 % draait = minimum setting )
P814 op zelfde percentage als stand 3 van de ComfoD ( wil zeggen dat de ventilator bij een signaal van 10 Volt aan percentage stand 3 draait vb. 70% = maximum setting )
P815 op 1 ( = positieve setting, staat op 0 af fabriek )
Als je aansluit op analoog 2 , dien je de parameters vanaf P820 te wijzigen, bij analoog 3 zijn dit de parameters 830 en verder, bij analoog 4 zijn dit P840 en verder.
