Pose du RPM(e)
Le ventilateur tubulaire RPM(e) a été conçu pour être monté sur un toit avec un raccordement direct aux conduits de ventilation. Pour le passage à travers un toit plat, il est possible d’utiliser un raccord d’étanchéité. Pour un toit avec un certain angle d’inclinaison, il faut utiliser une volige ou une collerette de plomb. Après la pose du raccord d’étanchéité pour toit ou de la volige, la fiche Perilex ou le fil de raccordement séparé doit être passé(e) du haut vers l’intérieur. Le RPM(e) doit être fixé sous le toit à l’aide du collier de fixation livré avec l’appareil.
- Faites attention que le fil de raccordement ne reste pas coincé entre le calice et le raccord d’étanchéité. Ceci peut endommager le fil de raccordement.
- Ne fixez jamais le RPM(e) au raccord d’étanchéité à l’aide de vis.
Pose du VPM(e)
Le ventilateur de toiture VPM(e) a été conçu pour être monté sur un toit plat. Dans la plupart des cas, le VPM(e) est utilisé dans des pièces nécessitant une aspiration libre. A cette fin, le VPM(e) est monté avec le support de pied sur une embase prévue à cet effet (DOS245). Lors du montage du VPM(e) sur l’embase, le fil de raccordement doit d’abord être passé vers l’intérieur à travers l’embase. L’embase peut également être équipée d’un silencieux (GDH245). Le support du pied du VPM(e) est aussi doté d’une collerette de raccordement pour un conduit avec une bride de raccordement ø200 mm. Celle-ci peut être fixée à l’aide de trois petits boulons M5x10. Utilisez un joint ou du ruban adhésif étanche.
- Le ventilateur ne doit pas être monté avec une déviation excédant 5.° de la verticale.
- Assurez-vous que les quatre coins de la surface où le ventilateur sera monté soient plans.
- Le fil de raccordement ne doit pas être sorti de la décharge de traction du support de pied.
Pose du KPM(e)
Le ventilateur de toiture KPM(e) a été conçu pour être monté sur un toit plat avec conduit d’évacuation. Pour le passage de toiture, un raccord d’étanchéité prévu à cet effet doit être utilisé.

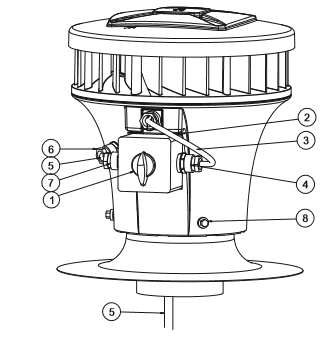

Un kit de raccordement est fourni avec le KPM (e). L’interrupteur de service (1) doit d’abord être fixé au collier de fixation (2) à l’aide des quatre vis à tôle fournies. Pour cela, l’interrupteur de service doit d’abord être démonté. Vissez un émerillon de chaque côté de l’interrupteur de service. Ensuite, faites passer le fil(3) qui sort du calice à travers l’émerillon droit (4) et connectez-le tel qu’indiqué dans le schéma électrique (voir fig. 5 ou 6). Le fil de raccordement au secteur (5) doit ensuite être introduit dans le tube vertical par le bas. Faites passer le fil via l’orifice du tube vertical à travers l’émerillon dans le calice (6) et retirez-le vers l’extérieur. Ensuite, faites passer ce fil via l’émerillon gauche (7) et branchez-le sur l’interrupteur de service (voir fig. 5 et 6). Après, serrez bien tous les émerillons avec
décharge de traction. Le KPM(e) doit ensuite être glissé sur le raccord d’étanchéité jusqu’à ce que la bague noire à ailerons soit positionnée sur la surface supérieure du raccord d’étanchéité. Lors de cette opération, la mousse qui est collée dans le calice est légèrement comprimée. Ensuite, fixez le KPM(e) au raccord d’étanchéité à l’aide des trois vis auto-perceuses(8). Vissezles dans le calice aux trois endroits qui portent une marque.
- Le ventilateur ne doit pas être monté avec une déviation excédant 5.° de la verticale.
- Un orifice prévu pour l’évacuation du condensat est présent sur la face inférieure de l’interrupteur de service.
