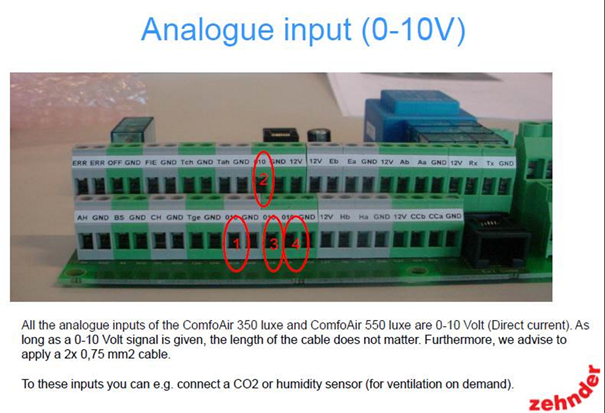

Vous pouvez connecter le capteur de CO2 / capteur d'humidité à l'entrée analogique 1, 2, 3 ou 4 du ComfoD Luxe (voir le circuit imprimé de luxe ci-dessous).
Entre le capteur de CO2 / capteur d'humidité et le ComfoD Luxe , 3 câbles doivent être prévu.
La connexion 12 Volt et GND entre le capteur de CO2 et le capteur d'humidité peut être faite où vous voulez sur le PCB Luxe, il y a plusieurs connexions sur le PCB (voir ci-dessous).
Si vous connectez un signal 0/10V à l'analogique 1, vous devez régler les paramètres suivants dans le menu 810 et
suivants.
P810 sur 1 ( = connecté )
P811 à 1 ( = contrôle )
P812 à 45 % par exemple (c'est-à-dire que le point de consigne est de 900 ppm - la plage du capteur est de 0 à 2000 ppm (CO2) et l'humidité de 0 à 100 %.
P813 à 20 % par exemple (c'est-à-dire que le ventilateur fonctionne à 0 volt à 20 % = réglage minimum)
P814 au même pourcentage que le réglage 3 du ComfoD (c'est-à-dire que le ventilateur fonctionne avec un signal de 10 volts au réglage de pourcentage 3, par exemple 70% = réglage maximum)
P815 à 1 ( = réglage positif, mis à 0 à l'usine )
Si vous vous connectez à l'analogue 2, vous devez modifier les paramètres à partir de P820, pour l'analogue 3, ce sont les paramètres 830 et plus, pour l'analogue 4, ce sont les paramètres P840 et plus.
