Instructions de conversion en version RF
Contenu du set :
| Pièce détachée | Nombre |
| RF print | 1 |
| Câble d'antenne | 1 |
| RF antenne | 1 |
| Support pour antenne RF | 1 |
| Vis pour le support RF | 1 |
| Écrou M4 avec rondelle | 1 |
| Laveuse M4 vz | 1 |
| Instructions de conversion en version RF | 1 |

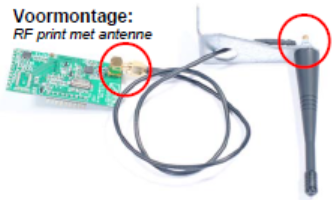

Prémontage: RF carte avec antenne :
Montez le câble d'antenne sur le côté de l'antenne RF entre les deux rondelles fournies ! Ensuite, montez l'écrou fourni avec la rondelle sur l'antenne. L'autre côté est attaché au PCB.
Utilisez les directives ESD :
Montez le câble d'antenne sur le côté de l'antenne RF entre les deux rondelles fournies ! Avant d'ouvrir l'appareil, débranchez-le de la prise murale !
| Démontage : | |||
 |
 |
 |
 |
| Retirez les 2 filtres puis les 2 vis en bas de la façade. Ensuite, faites glisser l'avant vers le haut. | Retirez les 5 vis de la façade d'étanchéité. Ensuite, retirez le front d'étanchéité. | Retirez les 2 vis du support d'affichage. Retirez ensuite le support d'affichage. | Retirez le connecteur d'affichage de la carte de circuit imprimé. |
| Montage RF : | |||
 |
 |
Réassemblez les pièces dans l'ordre inverse. | |
| Montez le support avec la vis fournie. | Faites glisser la carte RF avec les broches vers le haut dans le connecteur de la carte de contrôle. | Lors de l'assemblage du front de soudure, placez d'abord le bord inférieur derrière le bord supérieur et placez les vis inférieures en premier ! | |
